MS6014开关量输入隔离安全栅（一入二出）

● 供电电源

供电电压范围：20~30VDC

额定供电电压：24V DC

电流消耗(24VDC供电, 继电器输出) ：<40 mA

● 输入(本安)

触点开关或符合DIN 19234的NAMUR接近开关。

开路电压：8V±0.5V

开关阈值：1.2~2.1mA

回滞： 0.2mA (典型值)

线路故障时, 断路电流：< 0.1mA; 短路电流：> 4mA

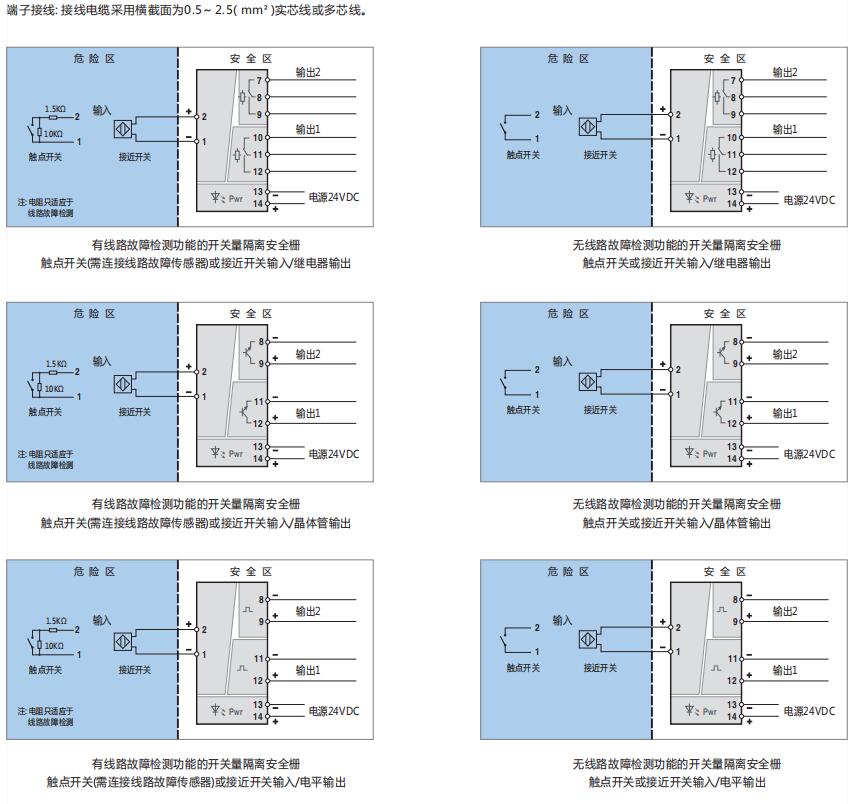

注: 1.当用到输入线路检测功能,使用触点开关

作为输入设备时,连接方式见下图。

2 .线路故障传感器中的两个电阻值 , 用户可

依据实际应用需要进行选择,订货时请写明。

● 输出

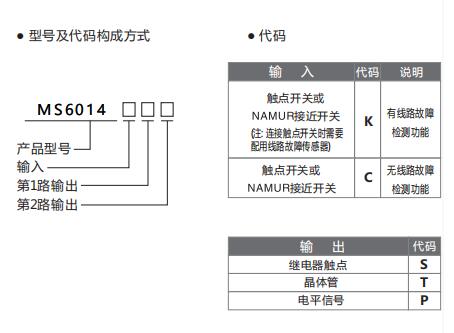

输出类型： ① 继电器触点; ② 晶体管; ③电平信号

(订货时请选择输出类型)

① 继电器触点

触点特性：24VDC，1A

负载类型：电阻性负载

响应时间：≤10ms

② 晶体管

外部供电电压：≤40V

驱动输出电流：≤40mA

晶体管集电极输出 高电平: Vcc； 低电平: ≤2.5V

晶体管发射极输出 高电平: Vcc-2.5V; 低电平:≤ 0.5V

③电平信号

高电平： 4.5V ~ 5.5V

低电平：≤0.5V

高电平驱动能力：≤20mA

● 输入 / 输出特性说明 (同相控制)

仪表出厂的设定状态为输入与输出同相, 即输入开关吸合，输出

继电器也吸合(如果是晶体管输出, 则晶体管导通;如果是电平信号

输出, 则输出为高电平信号)。仪表面板上的输出状态指示灯亮。

● 线路故障检测

本仪表出厂设定为: 当检测到输入线路故障时, 仪表面板上的故障

检测指示灯亮，输出继电器触点为松开状态 ( 如果是晶体管输出，

则晶体管不导通; 如果是电平信号输出, 则输出为低电平信号)。

● 仪表指示灯

LFD 为输入线路故障指示灯 (灯亮为线路故障发生时)

OUT1 为第 一路输出状态指示灯(灯亮为继电器触点吸合时)

OUT2 为第二路输出状态指示灯(灯亮为继电器触点吸合时)

POWER 为电源指示灯(灯亮为仪表通电)

(注: 如果选择是没有故障检测功能的仪表, 则没有LFD指示灯。)

● 常规综合参数

隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC

工作环境温度： -20～＋60℃

储存环境温度： -40～＋80℃

环境湿度范围： 5～95％RH （无冷凝）

外壳材料： PC（聚碳酸脂）+ABS材料

防护等级：IP 20

外形尺寸：16×116×110（mm）

适用于连接的现场设备及所处危险区域：

开关或符合DIN 19234的NAMUR接近开关。

0区、1区、2区；IIA、IIB、IIC。

● 防爆认证参数

防爆等级标志:[Exia Ga]IIC

zui大安全电压(Um)：250VAC/DC

(1-2,4-5) Uo: 11.5V Io: 16.8mA Po: 48.3mW Lo: 50mH Co: 0.8μF
