MS6915热电偶输入隔离式安全栅（智能型/一入二出）

MS6915热电偶输入隔离式安全栅（智能型/一入二出）

一、特性

· 1入2出

·本安输入

· 适用于K、E、S、B 等热电偶

· 可以编程设定输入类型和量程范围

· 隔离输出4～20mA 或 1~5V

二、概述

1、该隔离安全栅适用于现场危险区域的热电偶信号输入，经过隔离 , 转换为标准的电流或电压信号输出至安全区的控制系统或其它仪表。

2、是智能型的温度变送隔离安全栅, 可以通过PC机和控制软件编程设定输入的热电偶类型和量程范围。

3、一路输入 , 两路输出。该隔离安全栅采用独立的直流电源供电 供电电源-输入-输出之间隔离。

4、该温度变送隔离安全栅可以与单元组合仪表及 DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。

5、标准35mmDIN 导轨卡式安装。可拔插的接线插头端子 , 弹簧压紧连接。

三、技术规格

● 输入(本安)

输入类型：K、E、S、B、R、T、N、W、J 等各型热电偶

温度量程范围：取决于所用传感器类型 (参见量程表)

毫伏信号：－10～+100mV 范围

最小毫伏量程：5mV

● 输出

输出信号：4～20mA,1～5V, 或其它指定信号

负载电阻：电流4~20mA或4~20mA输出时, ≤550Ω

电压1~5V、0~5V或0~10V输出时, 负载≥100KΩ

● 供电电源

供电电压范围：20～30VDC

额定供电电压：24VDC

最大电流消耗：<35mA

● 常规综合参数

标准精度：±0.1%(参见热电偶量程及测量误差表)

冷端补偿精度：±1℃ (补偿范围 -15~+75℃)

(冷端补尝电阻已安装在该隔离安全栅内部)

温度漂移：基本误差 /10℃

响应时间：<1s

隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC

机壳材质：PC(聚碳酸脂)材料

外形尺寸：16×116×110(mm)

工作环境温度： -20～＋60℃

适用于连接的现场设备及所处危险区域：热电偶温度传感器

0区、1区、2区；IIA、IIB、IIC

● 防爆认证参数

防爆等级标志:[Exia Ga]IIC

最大安全电压(Um)：250VAC/DC

(端子1-2) Uo: 4.6V Io: 40mA Po: 0.05W Lo: 14 mH Co: 100μF

(端子2-3) Uo: 4.6V Io: 290mA Po: 0.34W Lo: 0.21mH Co: 100μF

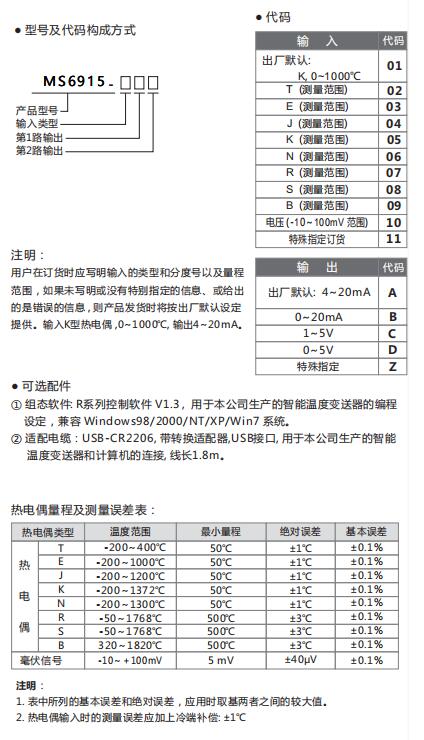

四、型号代码
