MS7082（MS7920）热电阻输入信号隔离器

添加时间：	2020-07-31 20:43:03

介绍：

热电阻输入信号隔离器

一、特性

MS7082(1入1出)、MS7920(1入2出 )

·适用于Pt100，Cu50等热电阻

·隔离输出4~20mA或1~5V

二、技术规格

·适用于热电阻信号输入，经过隔离，转换为圆定量程的标准直流信号输出到制系统或其它仪表。 

·单通道，一路输入，一路输出。直流电源供电方式，供电电源—输入一输出之间隔离。 

·采用标准的35mmDIN导轨卡式安装。可拔插的接线插头端子弹簧压紧连接。

 ·可以与DCS、PLC等系统或其它仪表配套使用，广泛用于工业生产过程的各种温度检测和控制系统。

●输入 

输入热电阻∶P1100;Pt10;Cu50;Cu100等各型热电阻

允许导线电阻∶每条导线≤10Ω

 ●输出 

输出信号∶4~20mA，1~5V，或其它指定信号

负载电阻∶4~20mA输出时，≤550Ω（出厂默认）

 1-5V输出时，≥100KΩ

输出纹波∶<10mVp-p 

●供电电源

 供电电压范围∶20-30VDC

额定供电电压∶24VDC 

电流消耗（24VDC供电时）∶<30mA（1入1出） 

<48mA（1入2出）

 ●综合参数 

标准精度∶±0.1%（参见热电阻类型、量程及测量误差表）

温度漂移∶基本误差/10℃

响应时间∶< 10ms 

隔离能力∶输入-输出-电源之间2.5KV，1min，50Hz

绝缘电阻∶输入-输出-电源之间≥100MΩ/500VDC

工作环境温度∶-20~＋60℃

储存环境温度∶-40~ ＋80℃ 

机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20

外形尺寸∶16×116×110（mm） 

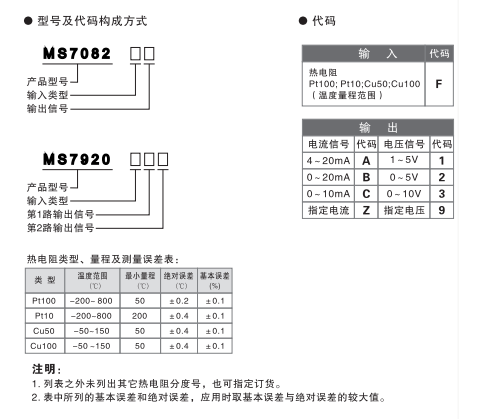

三、型号选择


四、外形尺寸、安装图
     ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ● 典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

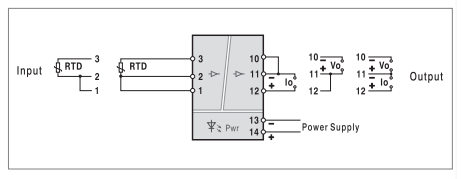

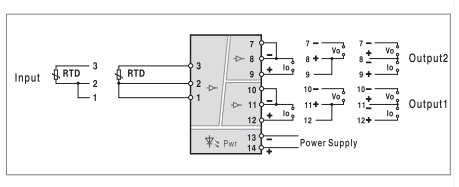

五、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
