MS7974热电偶或热电阻输入信号隔离器(一入一出)

·适用于热电偶或热电阻信号输入，经过隔离，转换为标准直流信号输出到控制系统或其它仪表。


·是智能型的温度变送隔离安全栅，有USB接口，可以通过PC机和控制软件编程设定输入类型和量程范围。


·单通道，一路输入，一路输出。采用独立的直流电源供电，供电电源-输入-输出之间隔离。


·可以与单元组合仪表及DCS、PLC等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。


·标准的35mmDIN 导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。

● 输入

输入信号类型∶
热电阻P1100，Cu50.Cu100等

热电偶K，E，S，B，R，T，N，J等

测量范围∶取决于所用传感器类型


（输入信号类型和量程范围可编程设定，仪表出厂前或已按用户的要求进行了设定。详见仪表标签或机壳上印制的数据）

●输出


输出信号∶4-20mA，1-5V，或其它指定信号

负载电阻∶电流4-20mA 输出时，≤550Ω（出厂默认）


                 电压1~5V 输出时，≥100KΩ

输出纹波∶<10mV p-p

● 供电电源


供电电压范围∶20~30VDC

额定供电电压∶24VDC


电流消耗（24VDC供电时）∶<30mA（1入1出）

● 综合参数

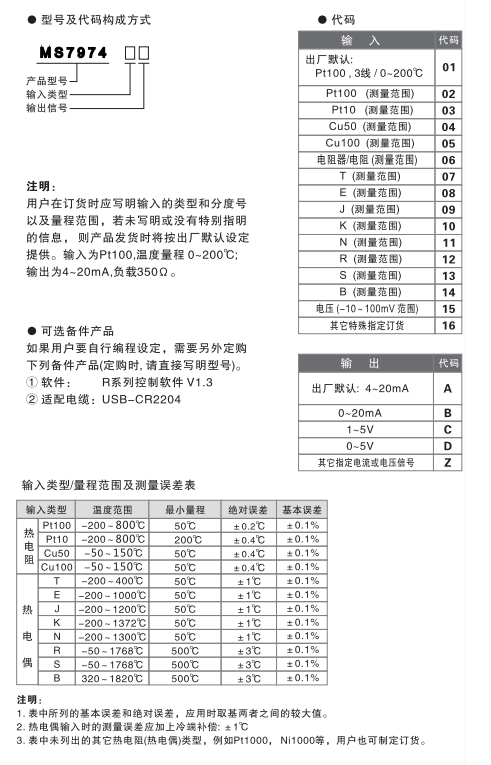

标准精度∶±0.1%（参见输入类型/量程范围及测量误差表）

导线电阻∶热电阻三线输入，≤10Q/线

导线电阻影响∶热电阻三线输入，<0.005%/Ω

冷端补偿精度∶±1℃ （补偿范围-15~+75℃）

温度漂移∶±0.05%FS/10℃

响应时间∶< 10ms

上电稳定时间∶<1s


隔离能力∶输入-输出-电源之间2.5KV.1min.50Hz

绝缘电阻∶输入-输出-电源之间≥100MΩ/500VDC

工作环境温度∶-20-＋60℃

储存环境温度∶-40~+80℃


机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20

外形尺寸∶16×116×110（mm）
