MS6900二线制变送器电流信号配电隔离安全栅（支持HART通过/一入一出）

添加时间：	2020-09-05 15:20:11

介绍：

MS6900二线制变送器电流信号配电隔离安全栅（支持HART通过/一入一出）

一、特性
      ● 接现场二线制智能变送器（同时兼容非智能变送器）
      ● 给变送器提供驱动电压16.5～28V。
      ● 将变送器4～20mA信号隔离传送。
      ● HART双向通讯隔离传输。
      ● 可选择4～20mA或1～5V信号输出，或其它所需的直流信号。
      ● 模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，温度漂移自动补偿。
      ● 带有工作电源指示灯。
      ● 单通道，一路输入一路输出，本安输入回路[Exia]IIC，输入回路短路保护。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①MS6900信号输入（HART）隔离式安全栅，对连接到危险现场的二线制智能变送器提供隔离的电源电压，并将变送器产生的4～20mA信号经本隔离式安全栅转换成所需的直流信号输出至安全区控制系统或其它智能仪表。该产品支持HART数字信号双向通讯。同时兼容非智能变送器。
      ②本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格

● 产品型号：MS6900
● 型号规格（代码）：
      代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
● 工作电源：
     电源接线：独立的接线端子13－，14＋，可带电拔插
     电源电压：20~35VDC
     余波Wpp：＜5％
     电流损耗：约80mA
     电源指示：得电时LED灯亮：绿色
● 输入回路（Exia IIC危险区）：
     输入通道：端子1－，2＋接线（参见端子接线图）
     信号输入：变送器4～20mA；HART数字信号
     驱动变送器的配电电压：16.5～28V
     输入阻抗：内置输入电阻50Ω
● 输出回路（安全区）：
     输出通道：端子11－，12＋接线（参见端子接线图）
     输出电流：4～20mA
     电流输出时允许负载：0～600Ω
     输出电压：1～5V
     电压输出阻抗：内置输出电阻250Ω
● 性能指标：
     标准精度：±0.1%FS
     温度漂移：±0.015%/℃
     响应时间：≤1s（0→ 90%）

     稳定时间：≤3s
     电源电压变动影响：±0.1%（允许电压范围）
     负载电阻变化影响：±0.1%/250Ω
     通道隔离：输入－输出－电源之间隔离
     绝缘电阻：≥100MΩ/500V DC（AC）
     隔离能力：1500VAC/1 分钟50Hz
     安全区与危险区
     之间间隔离电压：250VAC
     抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
     工作温度：0～＋60℃
     储运温度：－20～＋80℃
     环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸：
     结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
     外形尺寸:W16×H116×D110(mm);参见外形尺寸图
     整机重量：约110g
● 安全防爆认证参数：
     整机满足：GB3836.1-2000和GB3836.4－2000标准相关要求
     防爆等级标志：[Exia Ga]IIC

最大安全电压(Um)：250VAC/DC

(端子2-3,4-5) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF

四、型号选择

五、外形尺寸、安装图
     ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ● 典型应用
       1. 适合将现场信号输入隔离转换：信号一入一出。
       2. 适用于连接至现场的设备：二线制或三线制非智能变送器，有源电流信号。
       3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. 安全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。

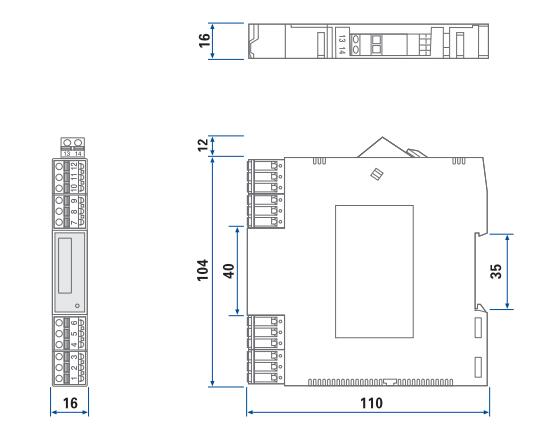

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

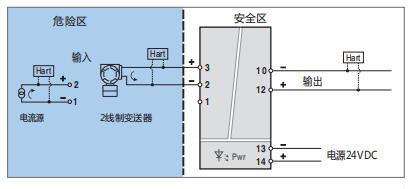

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
