MS6903二线制变送器电流信号配电隔离安全栅（支持HART通过/一入二出）

添加时间：	2020-09-05 16:16:59

介绍：

MS6903二线制变送器电流信号配电隔离安全栅（支持HART通过/一入二出）

一、描述

1、该隔离安全栅适用于给现场危险区域的变送器提供隔离的直流电源 , 并接受来自该变送器的4~20mA电流信号输入, 也可以用于接受4~20mA电流源信号输入经过隔离、干扰抑制等处理后。向安全侧的控制系统或其它仪表输出4~20mA信号。

2、该产品是一入二出隔离安全栅 , 一路输入 , 两路通道隔离输出。

3、该产品支持 HART信号通过。

4、采用独立的直流电源供电，供电电源-输入-输出之间隔离。

5、标准35mmDIN 导轨卡式安装。可拔插的接线插头端子 , 弹簧压紧连接。

二、特性
　　 1、向二线制智能变送器提供配电电源

2、本安输入

3、 4~20m隔离传输

4、第一路输出 4~20mA,支持 HART信号传输

5、第二路输出直流电流或电压信号

三、技术规格

● 产品型号：MS6903
● 型号规格（代码）：
　　代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
● 工作电源：
　　电源电压：20~30VDC
　　余波Wpp：＜5％
　　电流损耗：约85mA
　　电源指示：得电时LED灯亮：绿色
● 输入(本安)

输入信号：4～20mA；HART 信号

输入阻抗：24Ω

给变送器的配电：≥16VDC

最大输入电流：约 24mA

● 输出

第一路输出

输出信号：4～20mA；HART 信号

负载： ≤550Ω(出厂默认)

HART通信时，负载电阻RL：≥250Ω

第二路输出

输出信号：4～20mA；1～5V

电流输出负载：≤550Ω

电压输出负载：≥100KΩ

●性能指标：
　　标准精度：±0.1%FS
　　温度漂移：±0.015%/℃
　　响应时间：< 1s（10→ 90%）

　　稳定时间：≤3s
　　电源电压变动影响：±0.1%（允许电压范围）
　　负载电阻变化影响：±0.1%/250Ω
　　通道隔离：输入－输出－电源之间隔离
　　绝缘电阻：≥100MΩ/500V DC（AC）
　　隔离能力：2500VAC/1 分钟50Hz
　　安全区与危险区之间间隔离电压：250VAC
　　抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
　　工作温度：0～＋60℃
　　储运温度：－20～＋80℃
　　环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸：
　　结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
　　外形尺寸:W16×H116×D110(mm);参见外形尺寸图
　　整机重量：约110g
● 安全防爆认证参数：
　　整机满足：GB3836.1-2000和GB3836.4－2000标准相关要求
　　防爆等级标志：[Exia Ga]IIC

最大安全电压(Um)：250VAC/DC

(端子2-3) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF

四、型号选择

五、外形尺寸、安装图
● 安装
1、35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2、尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔离转换：信号一入二出。
2. 适用于连接至现场的设备：二线制或三线制非智能变送器，有源电流信号。
3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. 安全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

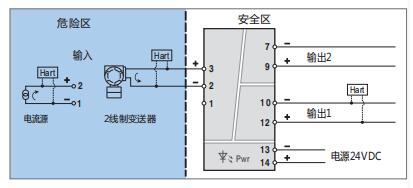

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
