MS7903隔离配电器（支持HART信号通过一入二出）

添加时间：	2020-07-19 18:41:26

介绍：

MS7903隔离配电器 （支持HART信号通过）

一、特性

1入2出 

·给二线制变送器提供配电电压

·第一路输出4-20mA，支持HART信号传输

·第二路输出直流电流或电压信号

二、技术规格

·给二线制变送器提供隔离的电源，并将变送器产生的4~20mA 信号隔离转换后传送至控制系统或其它仪表。 

·一路输入，两路通道隔离输出。第一路输出4~20mA，同时支持HART信号通过。第二路输出标准的4~20mA或1~5V信号。

·采用独立的直流电源供电，供电电源-输入-输出之间隔离。

·标准的35mmDIN导轨卡式安装。可拔插的接线播头端子，弹簧压紧连接。 

● 输入 

输入信号∶4~20mA;HART信号

输入阻抗∶24Ω

 给变送器的配电∶20mA时，≥18V（出厂默认）， 若需要更大配电（如≥22V），订货时注明

zui大输入电流∶约24mA

●输出

第一路输出 

输出信号∶4～20mA;HART信号

负载∶≤350Ω（出厂默认）

HART通信时，负载电阻RL∶≥250Ω

第二路输出 

输出信号∶4~20mA;1~5V

电流输出负载∶≤550Ω（出厂默认）

电压输出负载∶1-5V输出时，≥10KΩ

● 供电电源 

供电电压范围∶20-30VDC

额定供电电压∶24VDC 

电流消耗（24VDC供电时）∶<62mA

● 综合参数

标准精度∶±0.1%

温度漂移∶±0.015%/℃

响应时间∶<10ms 

隔离能力∶输入-输出-电源之间2.5KV.1min.50Hz

绝缘电阻∶输入-输出-电源之间≥100MΩ/500VDC

工作环境温度∶-20~＋60℃

储存环境温度∶-40~+80℃ 

机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20

外形尺寸∶16×116×110（mm） 

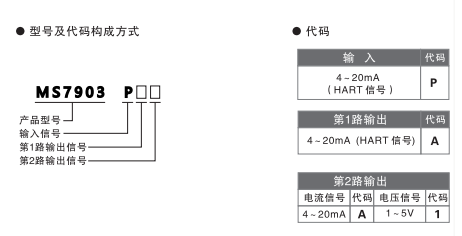

三、型号选择

‍

四、外形尺寸、安装图
     ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ● 典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

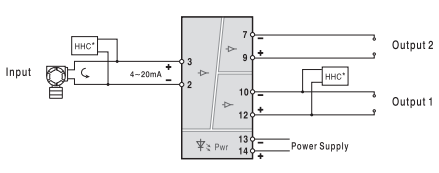

五、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
