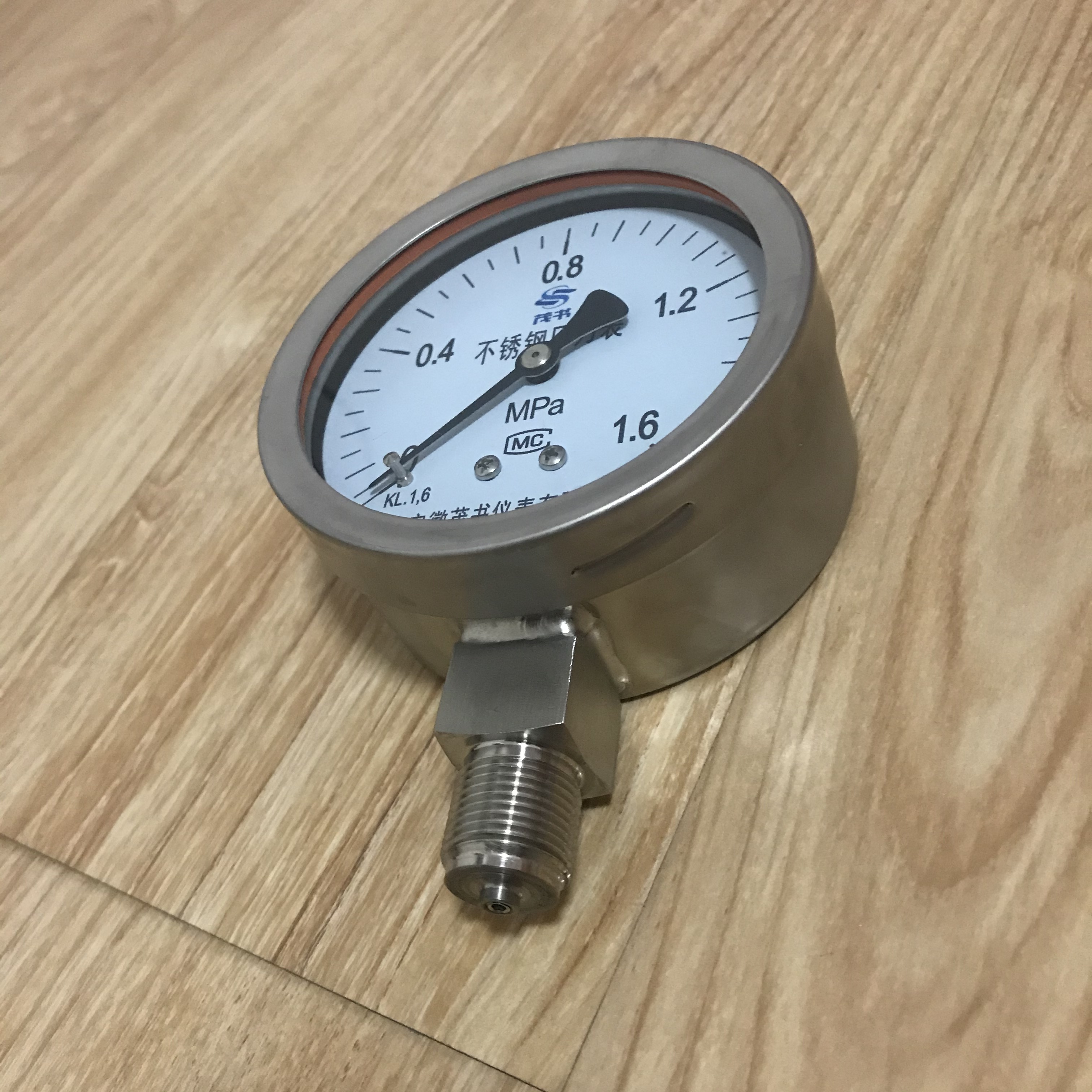

YTF系列不锈钢压力表

YTF系列不锈钢压力表

一、应用

      不锈钢压力表广泛应用于石油、化工、冶金、电站等工业部门，可在测量介质腐蚀性强、工作环境恶劣、耐震要求较高的情况下使用。

二、原理

      仪表由导压系统、齿轮传动机构、示数装置和外壳所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外非卖品内充液的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响

三、主要技术参数

       仪表外径∶60、100、150

       精度∶1.6%、2.5%


       连接螺纹∶M14×1.5、M20×1.5
1/8NPT、1/4NPT、1/2NPT..

       接液部分∶SUS316L

       玻璃∶安全防爆玻璃

       刻度盘∶白底黑字

       防护等级∶IP65

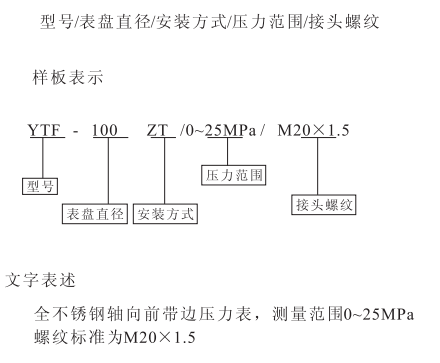

四、型号表示

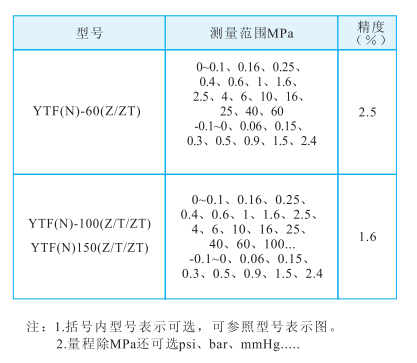

五、测量范围、精确度等级

六、使用环境温度

      环境温度∶-25….+70℃（外壳内充液）


                       -40..+70℃（外壳内不充液）


       介质温度∶最高+100℃


       温度影响∶≤0.4%/10℃（使用温度偏离20±5℃）

七、导压系统及外壳材质

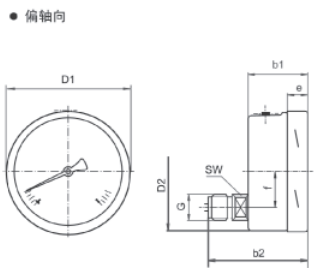

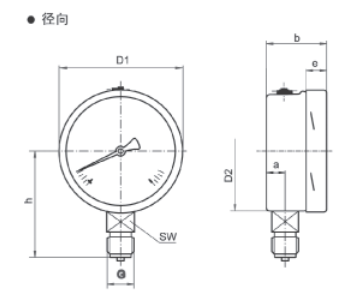

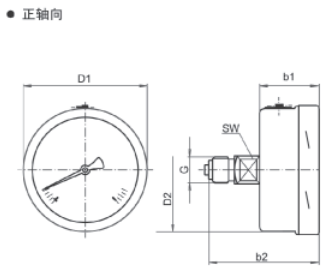

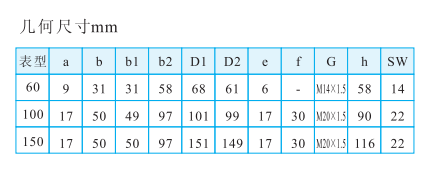

八、外形尺寸

九、订货须知

十、安全警告

      为安全起见，请选择正确型号的产品，如若产品的选择或使用不当，将可能会导致财产的损失或人身的伤害，系统的设计者及用户应当完全负责选择正确的产品和按照正确的方法使用产品。
