YTZ-150电阻远传压力表

YTZ-150电阻远传压力表

一、应用

       电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体，蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器，故可把被测值以电量值传至远离测量点的一次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。


二、原理

       本仪表由一个弹簧管压力表和一个滑线电阻式发送器组成。仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，耐传至二次仪表上，指示出相应的读数值。同时一次仪表也指示相应的压力值。


三、主要技术参数

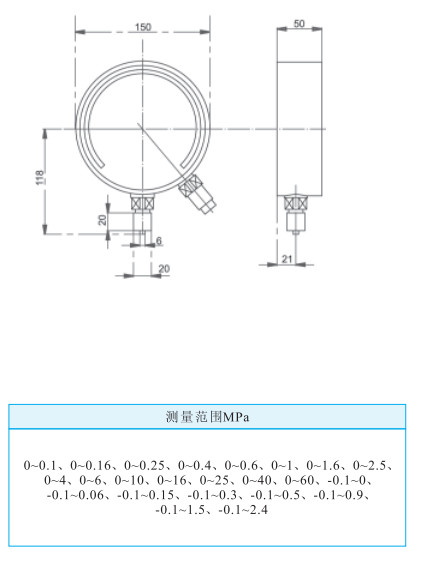

       仪表外径∶150mm

       精度∶1.6%


       发送器起始电阻值∶3~20Ω

       发送器满度电阻值∶340~400Ω

       发送器接线端①②外加电压不大于6V 滑线电阻式发送器接线图

       使用环境条件∶-40~60℃，相对湿度不大于85%，且振动和被测介质的急剧脉动应对仪表正常工作无明显影响。


温度影响∶使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。

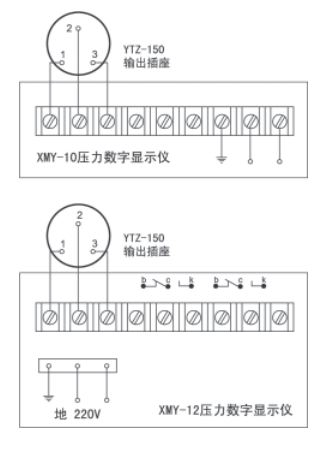

        与二次仪表XMY-10压力数字显示仪及XMY-12压力数字显示控制仪
