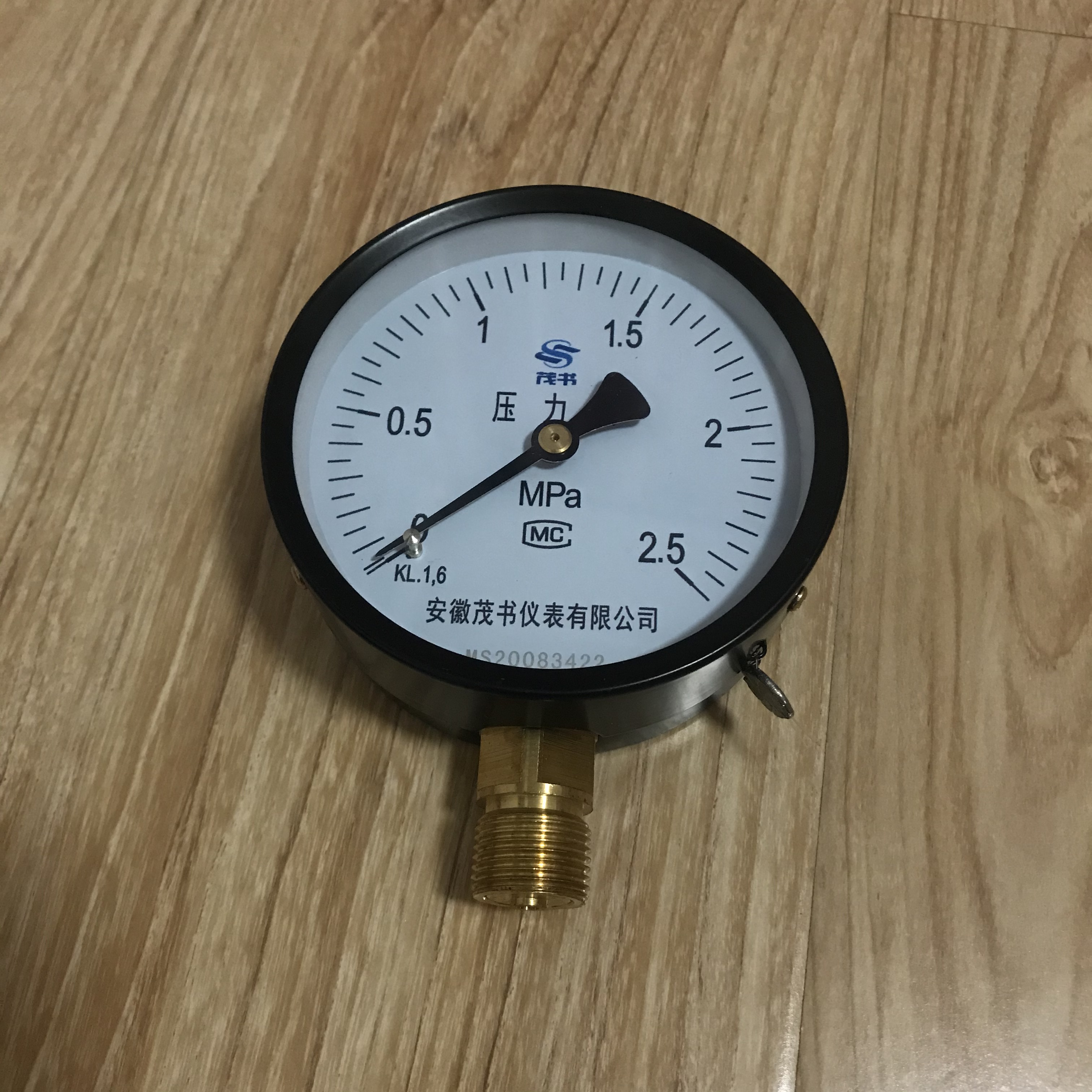

Y系列普通压力表

Y系列普通压力表

一、应用

      一般压力表适用于测量无爆炸危险，不结晶，不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

二、原理

      一般压力表适用于测量无爆炸危险，不结晶，不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

三、主要技术参数

      使用环境∶-40~70℃，相对湿度不大于85%


      温度影响∶不大于0.4%/10℃（使用温度偏离20±5℃）

      连接螺纹∶M10×1、M14×1.5、M20×1.5
1/8NPT、1/4NPT、1/2NPT..

      接头∶铜合金HPb59-1

      弹簧管∶磷铜QSn4-0.3

      机芯∶铜合金

      外壳∶钢板0.8F

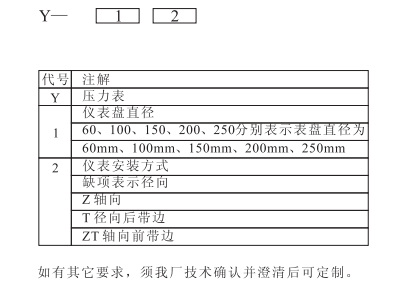

四、型号表示

五、测量范围、精确度等级

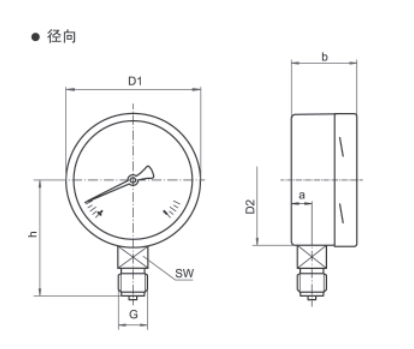

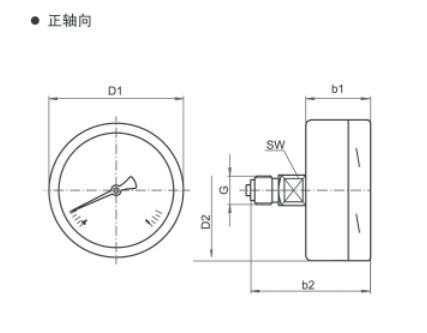

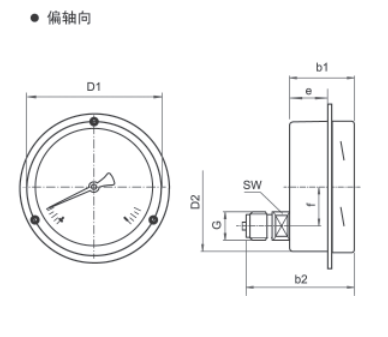

六、外形尺寸

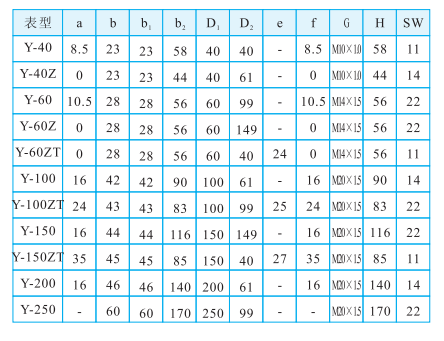

七、几何尺寸mm

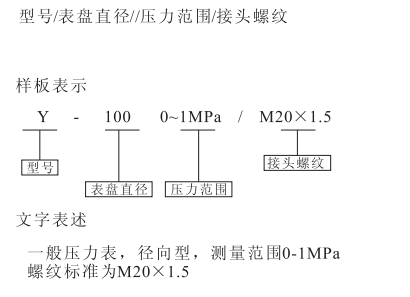

八、订货须知

九、安全警告

      为安全起见，请选择正确型号的产品，如若产品的选择或使用不当，将可能会导致财产的损失或人身的伤害，系统的设计者及用户应当完全负责选择正确的产品和按照正确的方法使用产品。
