MS6053直流信号输入隔离式安全栅（一入二出）

●产品型号：MS6053
●型号规格（代码）
    代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源
    电源接线：独立的接线端子13－，14＋，可带电拔插
    电源电压：20~35VDC
    余波Wpp：＜5％
    电流损耗：约80mA
    电源指示：得电时LED灯亮；绿色
●输入回路（Exia IIC危险区）

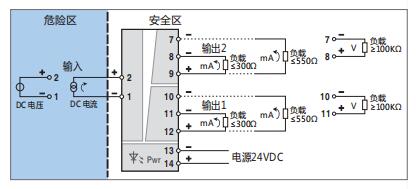

    输入通道：端子1－，2＋接线（参见端子接线图）
    电流信号：4～20mA；0～20mA；或指定电流量程
    电压信号：1～5V；0～5V；0～10V；或指定电压量程
    输入阻抗：内置输入电阻50Ω
●输出回路（安全区）
    两路通道隔离输出
    第一路输出通道：端子10,11,12接线（参见端子接线图）
    第二路输出通道：端子7,8,9  接线（参见端子接线图）
    输出电流：4～20mA；0～20mA；或指定电流量程
    电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
    输出电压：1～5V；0～5V；0～10V；或指定电压量程
    电压输出阻抗：内置输出电阻250Ω

    准精度：±0.1%FS
    温度漂移：±0.015%/℃
    响应时间：≤1s（0 → 90%）
    稳定时间：≤3s
    电源电压变动影响：±0.1%（允许电压范围）
    负载电阻变化影响：±0.1%/250Ω
    通道隔离：输入－输出1－输出2－电源之间隔离
    绝缘电阻：≥100MΩ/500V DC（AC）
    隔离能力：1500VAC/1 分钟50Hz
    安全区与危险区
    之间间隔离电压：250VAC
    抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
    工作温度：0～＋60℃
    储运温度：－20～＋80℃
     环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
     结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子

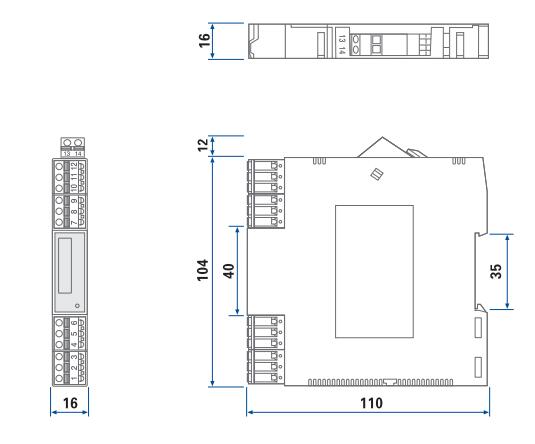

     外形尺寸:W16×H116×D110(mm),参见外形尺寸图
     整机重量：约115g
●安全防爆认证参数：整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
     防爆等级标志：[Exia Ga]IIC

最大安全电压(Um)：250VAC/DC

 (端子1-2,4-5) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF
