MS7316B直流电压输入隔离报警设定器

·直流电压信号输入，经过隔离传输，输出一路标准的直流信号。并且，以继电器输出方式提供报警信号。

·
可以通过报警设定器前面板上的USB接口连接计算机。通过软件组态设定报警值。报警方式可设定，如高/低报警，常开/常闭。本报警设定器出厂默认设置为继电器触点常开。报警时继电器触点吸合，仪表面板上的报警指示灯亮。正常时触点断开，仪表面板上的报警指示灯不亮。


·本报警设定器出厂前或已按用户订货时的要求进行了设定。并已调整为运行就绪状态，可直接投入现场使用。

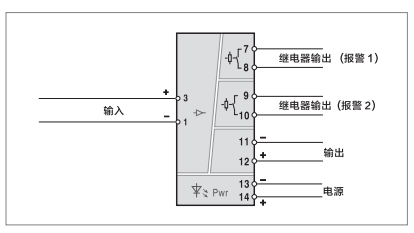

·直流电源供电方式，供电电源-输入-输出以及各通道之间隔离。

·采用标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。


● 输入

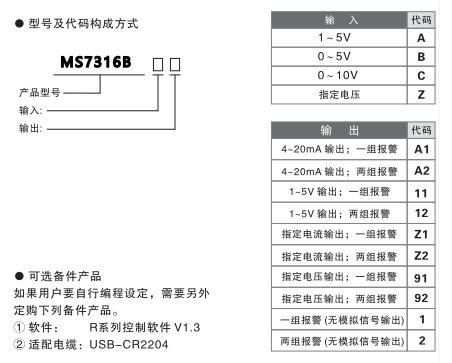

输入电压∶1~5V;0~5V;0~10V;或其它指定电压

（以订货时选定的为准，详见产品标签或机壳上印制的数据）

输入阻抗∶≥500KΩ

●输出


输出信号∶4~20mA.1-5V


负载电阻∶4-20mA 输出时，≤550Q（出厂默认）

                1-5V输出时，≥100KΩ

输出纹波∶<10mV p-p

●报警输出

一组继电器触点输出

触点容量∶24VDC，2A

负载类型∶电阻性负载

响应时间∶≤10ms

报警点设定∶可以通过软件设定。

回滞∶量程的1~1.5%

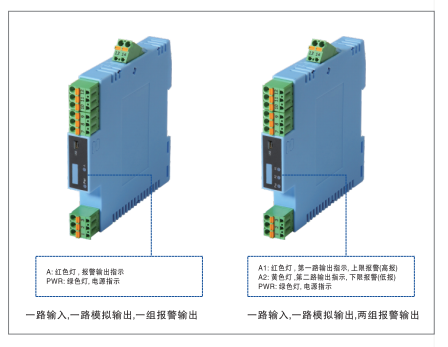

报警指示（注∶用户订货时无特殊指定要求，输出报警指示则按以下出厂默认设定），输出报警时，仪表面板上的指示灯亮∶

A1为报警1，高限报警，≥16mA，报警时，红灯亮。

A2为报警2，低限报警，≤8mA，报警时，黄灯亮。

●供电电源


供电电压范围∶20~30VDC

额定供电电压∶24VDC


电流消耗（24VDC供电，继电器触点吸合）∶<40mA

● 综合参数

标准精度∶±0.1%

温度漂移∶±0.015%/℃


隔离能力∶输入-输出-电源之间2.5KV，1min，50Hz

绝缘电阻∶输入-输出-电源之间 ≥100MΩ/500VDC

工作环境温度∶-20~＋60℃

储存环境温度∶-40~＋80℃

环境湿度范围∶5~95%RH（无冷凝 ）


电磁兼容∶符合89/336/EEC.IEC/EN61000相关要求

机壳材质/防护等级∶PC（聚碳酸脂）＋ABS材料/IP20

外形尺寸∶16×116×110（mm）
