MS7317B热电偶输入隔离报警设定器

·适用于热电偶信号输入，经过隔离，输出标准的直流信号。并且，以继电器输出方式提供一组（或两组）报警信号。


·该信号报警设定器是集信号报警、信号变送、隔离功能一体的多功能接口仪表。


·可以通过报警设定器前面板上的USB接口连接计算机。通过软件组态设定报警值。报警方式可设定，如高/低报警，常开/常闭。本报警设定器出厂默认设置为继电器触点常开。报警时继电器触点吸合，仪表面板上的报警指示灯亮。正常时触点断开，仪表面板上的报警指示灯不亮。


·直流电源供电方式，供电电源-输入-输出以及各通道之间隔离。

·采用标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧片式压紧连接。


●输入


热电偶∶K;E;S;B;R;T;N;W;J等

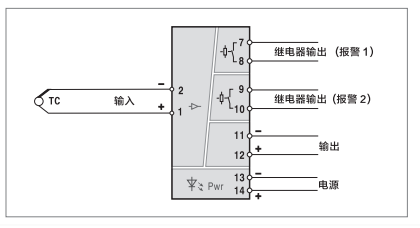

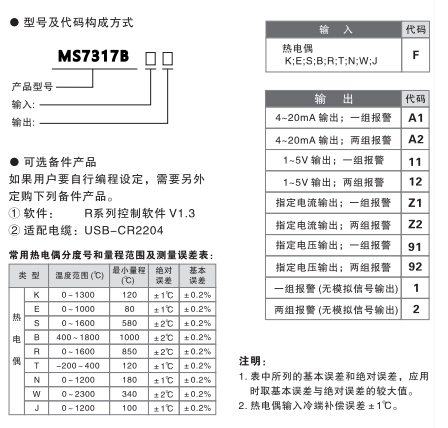

温度量程范围∶根据连接的传感器类型（参见量程表）

●输出


输出信号∶4~20mA.，1~5V


负载电阻∶4-20mA 输出时，≤550Ω（出厂默认）

                1-5V输出时，≥100KΩ

输出纹波∶<10mV p-p

●报警输出

两组继电器触点输出

继电器触点容量∶24VDC.2A

负载类型∶电阻性负载

响应时间∶≤10ms


报警点设定∶可以通过软件设定。

回滞∶量程的1-1.5%
报警指示

（注∶用户订货时无特殊指定要求，输出报警指示则按以下出厂默认设定），输出报警时，仪表面板上的指示灯亮∶

A1为报警1，高限报警，≥16mA，报警时，红灯亮。

A2为报警2，低限报警，≤8mA，报警时，黄灯亮。

●供电电源


供电电压范围∶20-30VDC

额定供电电压∶24VDC


电流消耗（24VDC供电，继电器触点吸合）∶<47mA

●综合参数


标准精度∶±0.2%（参见热电偶类型、量程及测量误差表）

冷端温度误差∶±1℃

冷端温度补偿范围∶-5~+60℃

温度源移∶基本误差 /10℃

开机响应时间∶<1s


隔离能力∶输入-输出-电源之间2.5KV.1min.50Hz

绝缘电阻∶输入-输出-电源之间≥100MΩ/500VDC

工作环境温度∶-20～＋60℃

储存环境温度∶-40~＋80℃

环境湿度范围∶5~95%RH（无冷凝 ）


电碰兼容∶符合9/36/EEC，IEC/EN61000相关要求

机壳材质∶PC（聚碳酸脂）＋ABS材料防护等级∶IP20


外形尺寸∶16×116x110（mm）
