YTP系列隔膜压力表

YTP系列隔膜压力表

一、应用

       隔膜压力表主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中，它是由通用型压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用。

二、原理

       当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P 的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

三、工作原理示意图

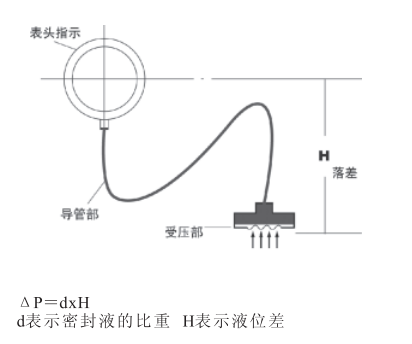

四、隔膜表液位差

      尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不筒，会产生如卞图所宗的液位差的影响量△P。

五、法兰的选择

      现根据GB（中国）、HGJ（化工部）、DIN（德国）、JIS（日本）、ANSI（美国）等法兰标准以及国内实际使用情况编制成常用的法兰系列标准，供用户选用。特殊规格可定制。

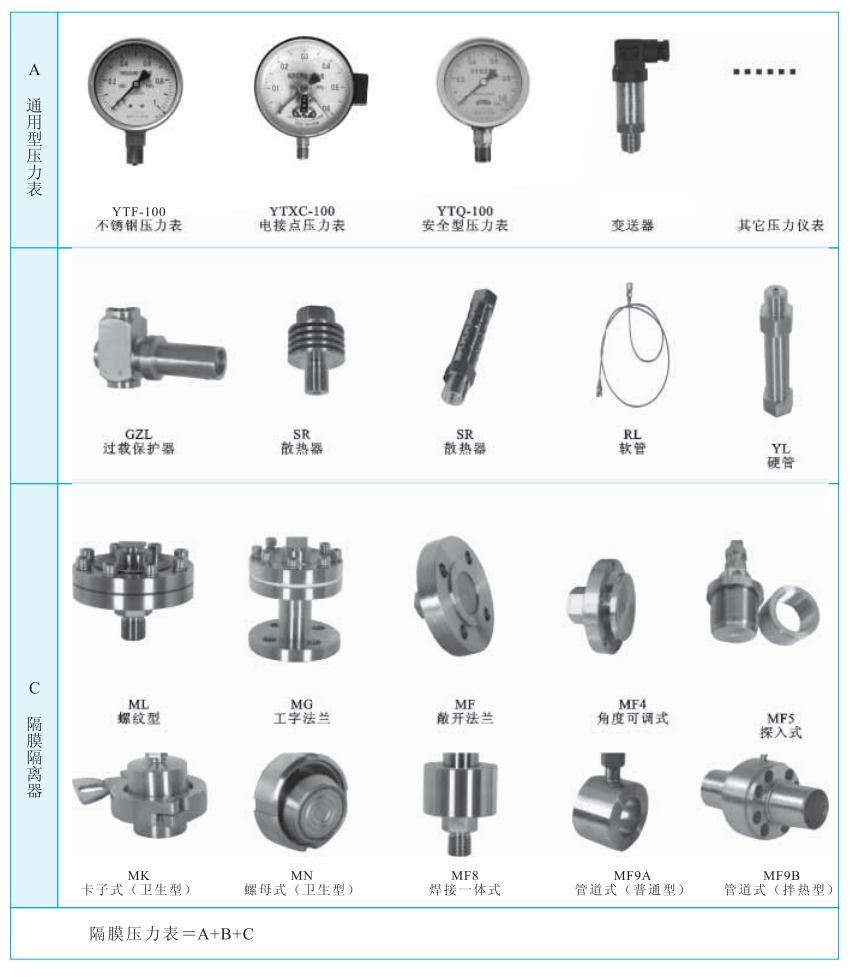

六、隔膜式压力表构成示意图

                                                  注∶如有其它要求，友向我厂技术确认并澄清后可定制。

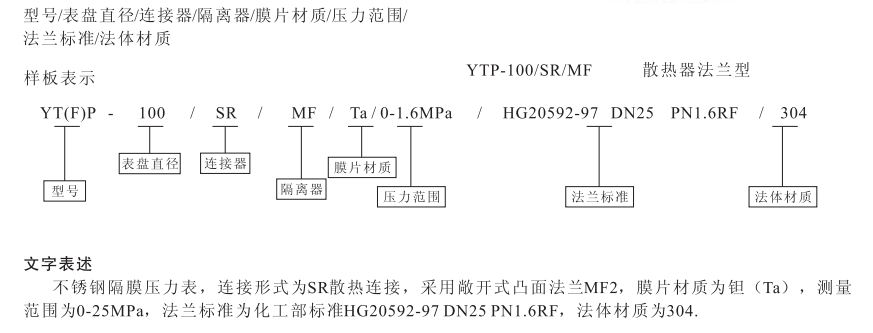

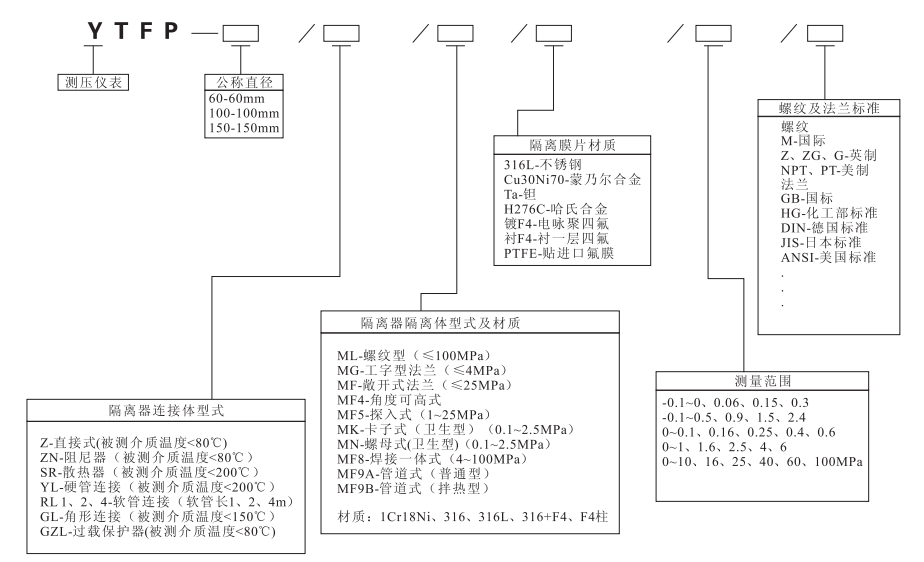

七、型号表示

八、隔膜表的温度影响

       隔膜压力表其温度的影响量与密封液膨胀系数隔膜刚度及受压部位的温度有关。仪表在使用温度偏离20±℃时，受温度影响的示值最大变化率刚性不大于0.1%℃，柔性（远接式）不大于0.1±0.025L%℃（L-传压导管长度m）隔膜式压力表在制做时应注意根据不同的使用环境，选择相适应的密封工作液。

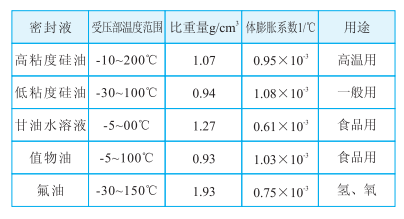

九、密封液的选择

       为保证隔膜表使用可靠性和安全性，应根据不同用途选择合适的密封液。

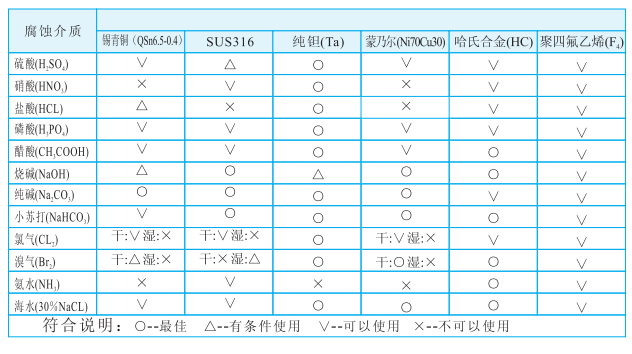

十、隔膜膜片部分耐腐材质的选择

十一、订货须知

十二、安全警告

         为安全起见，请选择正确型号的产品，如若产品的选择或使用不当，将可能会导致财产的损失或人身的伤害，系统的设计者及用户应当完全负责选择正确的产品和按照正确的方法使用产品。
