YE系列膜盒压力表

YE系列膜盒压力表

一、应用

      不锈钢膜盒压力表应用于锅炉通风和气体介质的微压和负压。普通膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。本仪表可以就地安装并现场指示。


二、原理

      仪表由测量系统、传动指示机构和外壳等组成。仪表的工作原理基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹簧变形，再经拨杆—齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

三、主要技术参数

      仪表外径∶60、75、100、150

      精度∶2.5%  1.6%


      使用环境条件∶-25~55℃，相对温度不大于80%

      温度影响∶使用温度偏离20±5℃时，其温度附加
误差不大于0.4%/10℃。

      抗工作振动∶V·H·3级

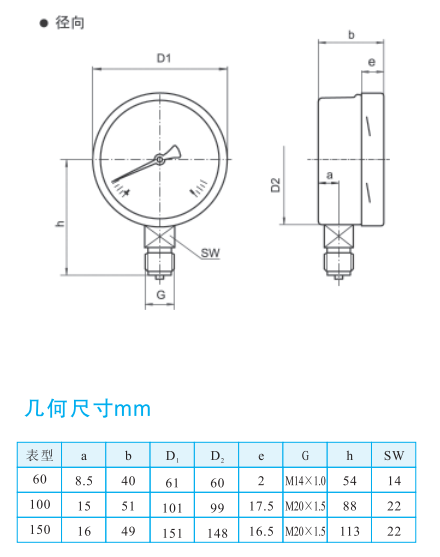

四、外形尺寸

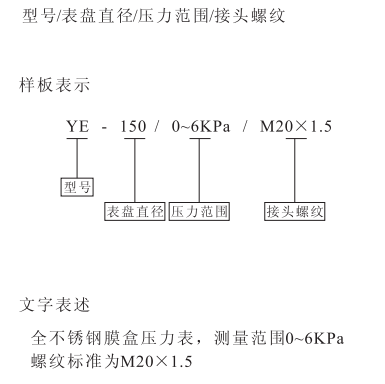

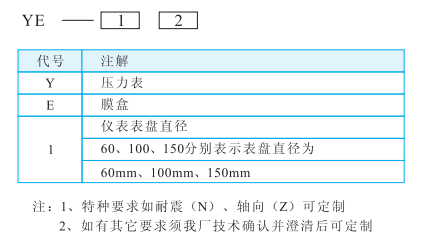

五、型号表示

六、订货须知

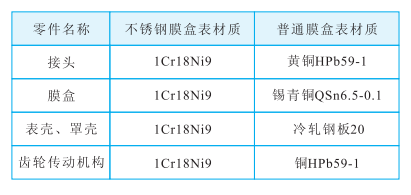

七、导（测）压系统及外壳等主要零件的材质

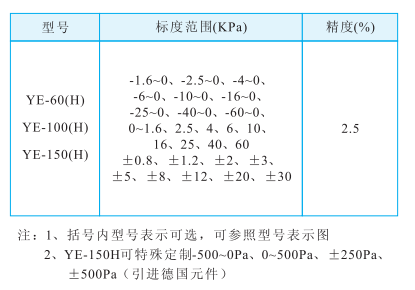

八、标度范围、精确度等级

九、安全警告

       为安全起见，请选择正确型号的产品，如若产品的选择或使用不当，将可能会导致财产的损失或人身的伤害，系统的设计者及用户应当完全负责选择正确的产品和按照正确的方法使用产品。
