一、应用
膜片压力表适用于测量具有一定性、非凝固或非结晶的各种流体介质的低压或负压。其耐腐蚀性取决于膜片材料。
二、原理
仪表由测量系统、传动指示机构和外壳等组成。其作用原理是基于弹性元件变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形—位移,借助连杆组经传动机构的传动并予放大,由固定齿轮上的指针逐渐将被测值在刻度盘上指示出来。
三、主要技术参数
仪表外径∶100、150
精度∶2.5%
使用环境温度∶-40~70℃;相对湿度不大于90%
温度影响∶使用温度偏离20±5℃时,其温度附和误 差不大于0.04%/℃
工作位置∶重直安装
外壳防护等级∶IP65

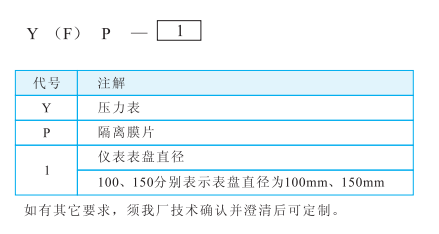

四、型号表示

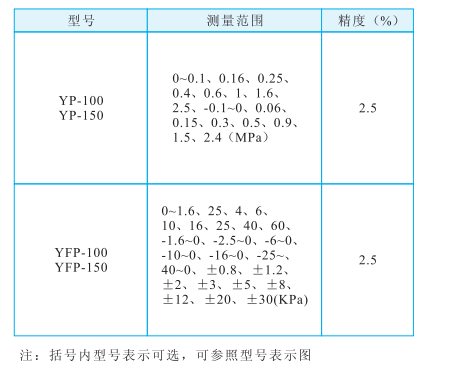

五、测量范围、精度等级

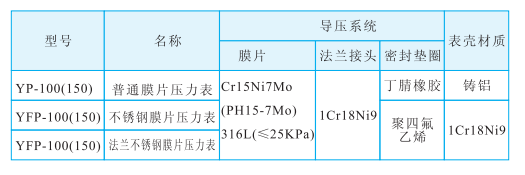

六、导压系统及外壳主要零件的材质
七、外形尺寸

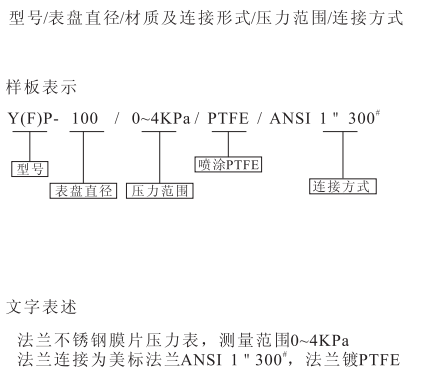

八、订货须知
九、安全警告
为安全起见,请选择正确型号的产品,如若产品的选择或使用不当,将可能会导致财产的损失或人身的伤害,系统的设计者及用户应当完全负责选择正确的产品和按照正确的方法使用产品。
