YB精密压力表

YB精密压力表

一、应用

      精密压力表主要用来检验工业用普通压力表，也可用于精密测量对铜合金和合金结构钢等无腐蚀性、非结晶、非凝固的各种介质的压力。

二、原理

      仪表由测量系统、指示部分和表壳等组成。仪表有较好的密封性并设有检封装置，能保护其内部测量机构免受机械损伤和污秽浸入。


仪表的作用原理是基于强性元件形变。在被测介质的压力作用下，迫使弹簧管之末端产生相应弹性形变-位移，借助于拉杆经齿轮转动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在刻度盘上指示出来。

三、主要技术参数

      仪表外径∶150mm

      精度∶0.4%、0.25%

     表壳∶铁喷塑、不锈钢


双层镜面表盘、0.25级设有度盘调零装置（B型）使用环境条件∶5~40℃，相对湿度不大于80%，且震动和压力源的波动应对仪表的精确读数无影响。

     温度影响∶使用环境温度如偏离20±3℃（A型）或20±2℃（B型）时，则须考虑温度附加误差0.4%/10℃。

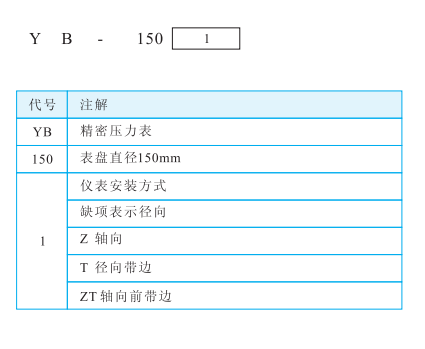

四、型号表示
