CY系列差压表

CY系列差压表

一、应用

      差压表适用于化工、化纤、冶金、电力、核电等工业部门的工艺流程中测量各种液（气）体介质的差压、流量等参数。

二、原理

      基于感压元件采用两只具有相同刚度的波纹管，因此在同一被测介质下迫使其产生相同的集中力分别作用于活动支架上，由于弹簧片两侧在等力矩作用下不产生挠度，故支架还处于原始位置，这样齿轮传动机构也不动作，使指针仍指在零位。当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生相应的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示出两者之间的差压值。


三、主要技术参数

      精度∶2.5%、（1.6%）


      测量范围∶0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5MPa
0~1.60KPa


      刻度盘∶白底黑字


连接尺寸∶径向接头连接M20×1.5或约定的特殊要求

      温度∶环境温度-20~+60℃，介质温度小于60℃

      仪表接头∶高压端上标有"H";低压端标有"L∶"。

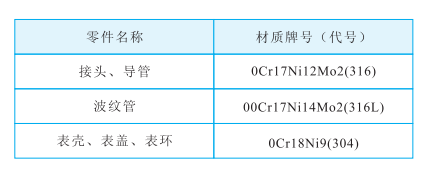

四、导（测）压系统及外壳等主要零件的材质

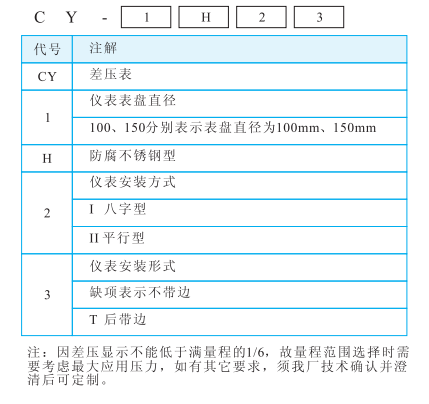

五、型号表示

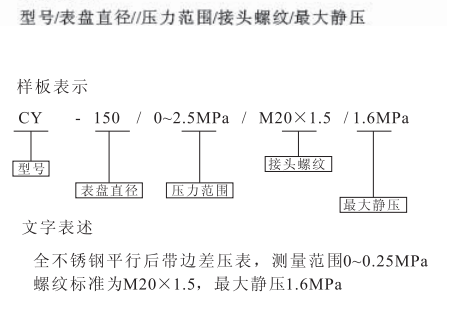

六、订货须知

七、安全警告

       为安全起见，请选择正确型号的产品，如若产品的选择或使用不当，将可能会导致财产的损失或人身的伤害，系统的设计者及用户应当完全负责选择正确的产品和按照正确的方法使用产品。
